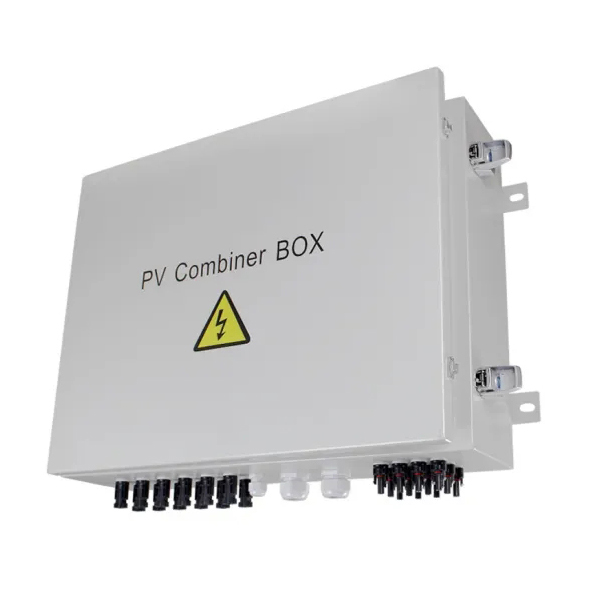

Hộp kết hợp DC chuỗi PV JUER Electric® được sử dụng để giảm dây kết nối giữa mô-đun PV và bộ biến tần hoặc bộ điều khiển, giúp bảo trì dễ dàng, giảm tổn thất và cải thiện độ an toàn và độ tin cậy của sản phẩm. Hộp kết hợp PV do chúng tôi sản xuất có tất cả các chức năng trên và cung cấp cho người dùng giải pháp hoàn chỉnh cho hệ thống phát điện PV.
1) Hai nhóm đầu vào và đầu ra mảng PV độc lập cho ứng dụng linh hoạt trong các kết nối khác nhau
đề án;
2) Nhiều mảng đầu vào PV, mỗi mảng có dòng điện tối đa là 10A;
3) Cầu chì điện áp cao được cung cấp để ngăn chặn phản công của từng mảng đầu vào PV;
4) Thiết bị chống sét điện áp cao đặc biệt dành cho môđun PV;
5) Bộ ngắt mạch điện áp cao đặc biệt để điều khiển đầu ra của môđun PV;
6) Mức độ bảo vệ IP65 để đáp ứng nhu cầu lắp đặt ngoài trời.
| Người mẫu | 4 cách | 6 cách | 8 cách | 10 cách |
| Dữ liệu đầu vào | ||||
| Số lượng mảng đầu vào PV | 4 | 6 | 8 | 10 |
| Dòng điện tối đa của mỗi mảng đầu vào PV | 10A | |||
| Puse cho từng mảng đầu vào PV | 10A | |||
| Số dây của mỗi mảng đầu vào PV | PG7,4mm² | |||
| Dữ liệu đầu ra | ||||
| Số lượng kênh đầu ra | 1 | 2 | ||
| Dòng điện đầu ra tối đa | 40A | Tổng cộng 60A (kênh đầu ra 30A) | Tổng cộng 80A (kênh đầu ra 40A) | Tổng cộng 100A (kênh đầu ra 50A) |
| Số dây của mỗi kênh đầu ra | PG16,8mm2 cho mỗi kênh đầu ra | PG16,10mm2 cho mỗi kênh đầu ra | PG16,10mm2 cho mỗi kênh đầu ra | PG16,12mm2 cho mỗi kênh đầu ra |
| Điện áp đầu ra tối đa | 800VDC | |||
| Bộ ngắt mạch đầu ra DC | Có sẵn | |||
| Dữ liệu khác | ||||
| Sự bảo vệ | IP65 | |||
| Nhiệt độ | -30oC~+60oC | |||
| Trọng lượng tham chiếu (khối lượng tịnh/tổng) | 5.3/9.3 | 8,4/12,9 | 9,5/14,3 | 10,8/15,6 |
| Kích thước thiết bị D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Kích thước đóng gói D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Phương pháp làm mát | Làm mát tự nhiên | |||
| Bảo vệ đột biến | Có sẵn | |||
| Số dây nối đất | ≥6mm2 | |||
