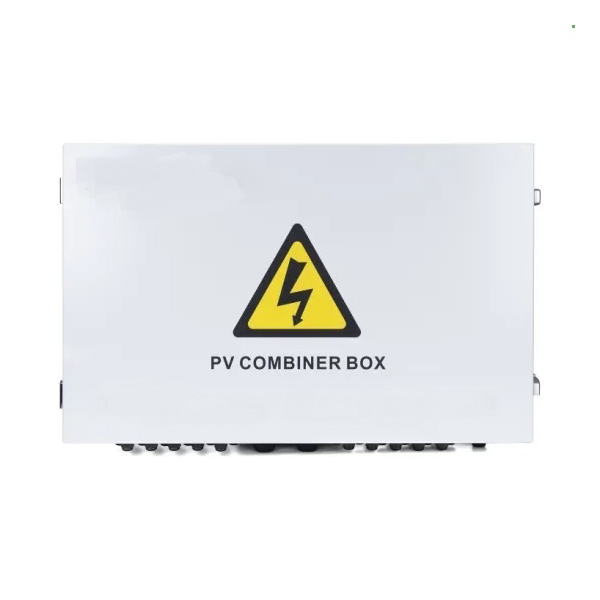

Juer Electric® 8 String Waterproof Solar PV DC Combiner Box Tổng hợp đầu vào DC của 24 thành phần PV thành 1 đầu ra. Mỗi kênh của hộp Combiner PV DC không thấm nước 8 chuỗi được trang bị cầu chì. Nó đơn giản hóa rất nhiều hệ thống dây đầu vào của tủ phân phối năng lượng DC và biến tần. Nhận ra bảo vệ sét, bảo vệ ngắn mạch và bảo vệ căn cứ. Hộp kết hợp PV được chia thành hai loại: hộp intrlligent và hộp không thông minh. Hộp kết hợp PV thông minh được trang bị bộ phận giám sát, sau đó phát hiện dòng điện đầu vào của mỗi chuỗi, phát hiện bên trong nhiệt độ, phát hiện trạng thái bảo vệ sét, phát hiện trạng thái ngắt mạch và tóm tắt điện áp đầu ra, v.v.
Thiết kế và cấu hình hoàn toàn phù hợp với đặc tả kỹ thuật cho thiết bị giao lộ quang điện CGC/GF 037: 2014.
Cung cấp cho người dùng các sản phẩm hệ thống quang điện an toàn, ngắn gọn, đẹp và áp dụng.
Sản phẩm áp dụng loại gắn trên tường ngoài trời, thích ứng với môi trường khắc nghiệt. Ngoài các thành phần cốt lõi, phần còn lại có thể được tùy chỉnh theo yêu cầu của người dùng.
| Tên | ZC-PV8 |
| Hệ thống điện áp DC tối đa | 1000 |
| Dòng đầu vào tối đa cho mỗi chuỗi | 15A |
| Chuỗi đầu vào tối đa | 8 |
| Công tắc đầu ra tối đa | 400a |
| Số lượng MPPT biến tần | N |
| Số lượng chuỗi đầu ra | 1 |
| Loại kiểm tra | Bảo vệ lớp |
| Dòng chảy danh nghĩa | 20KA |
| Dòng chảy tối đa | 40KA |
| Mức độ bảo vệ điện áp | 3,8kv |
| Điện áp hoạt động liên tục tối đa UC | 1050A |
| Cực | 3p |
| Đặc tính cấu trúc | Mô-đun phích cắm |
| Lớp bảo vệ | IP65 |
| Công tắc đầu ra | Công tắc cách ly DC (tiêu chuẩn)/DC |
| DC MC4/DC FUSE/DC Surge Protector | Tiêu chuẩn |
| Giám sát mô -đun/Ngăn chặn diode | Không bắt buộc |
| Phương pháp cài đặt | Loại gắn trên tường |
| Nhiệt độ hoạt động | -25ºC-+55ºC |
| Độ cao của nhiệt độ | 2km |
| Độ ẩm tương đối cho phép | 0-95%, không ngưng tụ |
