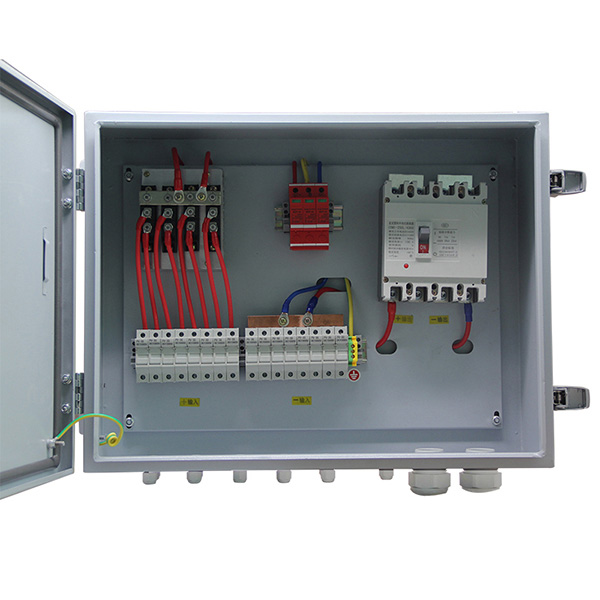

Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC

Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC

Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC thành hộp nối, là một vỏ bọc điện kết hợp an toàn nhiều dây và cáp thông qua các cổng vào khác nhau. Một hộp kết hợp năng lượng mặt trời kết hợp đầu ra của nhiều chuỗi mô-đun PV để kết nối với biến tần.

Chi tiết sản phẩm

Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC giá rẻ của Trung Quốc Cung cấp mẫu miễn phí

Mô tả của Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC

Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC Với khả năng bảo vệ tổng thể như ngăn chặn phản công, bảo vệ quá dòng, bảo vệ quá áp và ngăn chặn sét, hộp kết hợp PV được sử dụng để giảm các dây kết nối giữa mô-đun PV và bộ biến tần hoặc bộ điều khiển, giúp bảo trì dễ dàng, giảm mất mát và cải thiện độ an toàn và độ tin cậy của sản phẩm. Hộp tổ hợp PV do chúng tôi sản xuất có tất cả các chức năng trên và cung cấp cho người dùng một giải pháp hoàn chỉnh cho hệ thống phát điện PV.

Các tính năng của Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC

1ï¼ ‰ Hai nhóm đầu vào và đầu ra mảng PV độc lập để ứng dụng linh hoạt trong các sơ đồ kết nối khác nhau;

2) Nhiều mảng đầu vào PV, mỗi mảng có dòng điện tối đa là 10A;

3) Một cầu chì điện áp cao được cung cấp để ngăn chặn phản công của mỗi mảng đầu vào PV;

4) Một thiết bị chống sét cao áp đặc biệt cho mô-đun PV;

5) Bộ ngắt mạch điện áp cao đặc biệt để điều khiển đầu ra của mô-đun PV;

6) Mức độ bảo vệ IP65 để đáp ứng nhu cầu lắp đặt ngoài trời.

Các tính năng của Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC

Mô hình ZC4T ZC6T ZC8T ZC10T
Dữ liệu đầu vào
Số mảng đầu vào PV 4 6 8 10
Giới hạn tối đa của mỗi mảng đầu vào PV 10A
Ngòi cho mỗi mảng đầu vào PV 10A
Số dây của mỗi mảng đầu vào PV PG7,4mm²
Dữ liệu đầu ra
Số kênh đầu ra 1 2
Dòng điện đầu ra tối đa 40A 60A trong tất cả (kênh đầu ra 30A) 80A trong tất cả (kênh đầu ra 40A) 100A trong tất cả (kênh đầu ra 50A)
Số dây của mỗi kênh đầu ra PG16,8mm2 cho mỗi kênh đầu ra PG16,10mm2 cho mỗi kênh đầu ra PG16,10mm2 cho mỗi kênh đầu ra PG16,12mm2 cho mỗi kênh đầu ra
Điện áp đầu ra tối đa 800VDC
Bộ ngắt mạch đầu ra DC Có sẵn
Dữ liệu khác
Sự bảo vệ IP65
Nhiệt độ -30â „ƒ ~ + 60â„ ƒ
Trọng lượng tham chiếu (trọng lượng tịnh / tổng) 5,3 / 9,3 8,4 / 12,9 9,5 / 14,3 10,8 / 15,6
Kích thước thiết bị D * W * H (mm) 340 * 300 * 140 360 * 340 * 145 400 * 420 * 145
Kích thước đóng gói D * W * H (mm) 450 * 420 * 245 470 * 450 * 255 530 * 510 * 255
Phương pháp làm mát Làm mát tự nhiên
Bảo vệ chống sét lan truyền Có sẵn
Số dây nối đất â ‰ ¥ 6mm2

Thẻ nóng: Hộp kết hợp chuỗi chuỗi hệ thống năng lượng mặt trời DC, Trung Quốc, Giá rẻ, Giảm giá, Bán mới nhất, Nhà sản xuất, Nhà cung cấp, Còn hàng, Mẫu miễn phí, Giá, Báo giá, Bảo hành 2 năm
